激光頭焊接由于具有局部加熱，精密加工和非接觸加熱的優點，被廣泛應用于醫療器械的各個領域。

與其他常用的焊接技術相比，激光頭焊接技術幾乎不會產生焊渣和碎屑，焊接過程中不需要添加粘合劑，因此整個焊接工作可以在潔凈室內完成。激光頭焊接技術極大地促進了醫療器械的發展，例如有源植入式醫療器械的外殼封裝，心臟支架的不透射線標記，耳垢保護器，球囊導管等等離不開激光焊接的使用。

一、塑料激光頭焊接原理

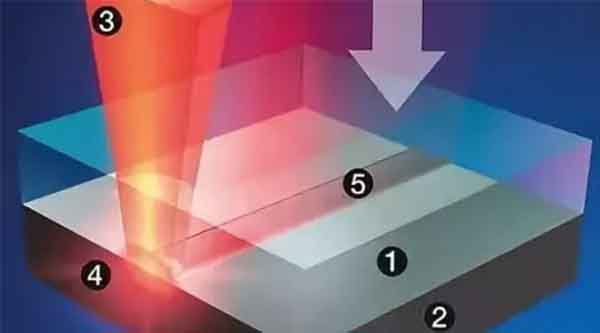

激光頭焊接是使用高能量密度激光束作為熱源的焊接方法。換句話說，激光頭輻射加熱工件表面，表面熱量通過熱傳導擴散到工件中，熔化工件并形成特定的熔池。如下圖所示，激光束穿過上部透明材料，然后被下部材料吸收。在激光能量被吸收后，它被轉換成熱能。當將兩種材料壓在一起時，熱能從吸收層傳導到透明層，熔化并粘合兩種材料。

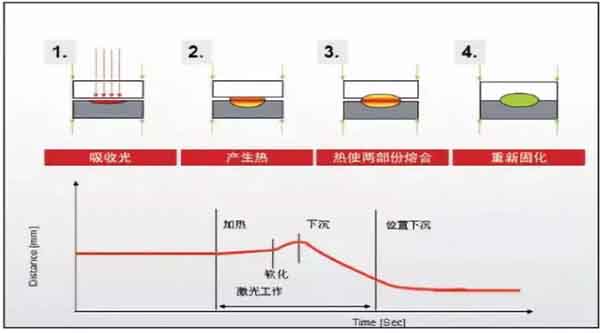

同時，由于材料本身的熱膨脹和膨脹而產生內部壓力，并且內部壓力和外部壓力的組合作用確保了兩個部件的牢固焊接。以上兩個圖直觀地說明了塑料激光焊接頭的焊接原理和過程。

可見激光頭光束能量必須被塑料吸收才能達到良好的焊接效果，因此塑料激光焊接頭焊接一般采用半導體激光器。此外，并非所有塑料都可以激光焊接頭焊接。塑料可分為熱固性和熱塑性。熱固性塑料不具有重復的可成形性并且不能焊接。熱固性塑料在再加熱后熔化（即它們可以使用加熱和冷卻可逆地改變），這是所謂的物理變化，因此具有可焊性。

二、塑料激光焊接工藝

1.波長激光

二極管激光器或半導體激光器通常用于塑料焊接工藝中。光束位于波長為400~1,100μm的近紅外區域，可以通過光纖傳輸。該范圍內的激光束可被大多數塑料吸收。二極管激光焊接系統結構緊湊，激光器可以達到更高的功率水平。激光波長可根據特殊要求設計。半導體激光器的波長為808~980μm。半導體激光器具有投資成本低，體積小，效率高的優點。

2.塑料材料

熱塑性塑料包括無定形塑料和半結晶塑料。可以激光焊接的塑料都是熱塑性塑料。理論上，所有熱塑性塑料都可以激光焊接。

塑料激光焊接技術對焊接塑料的要求如下：熱影響區的材料需要良好的激光吸收;不屬于熱影響區的材料需要良好的光波傳輸，特別是在焊接兩個薄塑料部件時。通常，這可以通過在熱影響區中向塑料中添加吸收劑來實現。

3.吸水性

吸收劑的應用是塑料激光焊接中非常重要的過程。塑料激光焊接的本質是在熱影響區熔化待焊接的塑料，然后將其冷卻，自然地實現塑料部件的連接。熔化塑料需要塑料部件吸收足夠的激光能量。

一般來說，理想的吸收劑是炭黑，它可以吸收幾乎所有紅外波長的激光能量，從而大大提高塑料的吸熱效果，更快地熔化熱影響區域的材料，達到更好的效果。一些其他顏色的染料也可以具有吸收光波的相同效果。

有三種方法可以添加吸收劑

首先，吸收劑直接滲透到待焊接的材料中，因此滲透有吸收劑的塑料部件應放置在下方，而未被吸收劑滲透的塑料部件應置于上方以允許激光波通過。

第二種，將吸收劑滲透到待焊接的塑料部件的表面中，使得僅滲透有吸收劑的塑料的一部分將成為熱影響區并被熔化。

第三種，在兩個待焊接的塑料部件的接觸處噴涂或印刷吸收劑。

4.個其他參數

與金屬焊接不同，塑料激光焊接頭焊接不需要盡可能多的激光頭功率。焊接激光頭功率越高，塑料部件上的熱作用區域越大越深，這將導致材料過熱，變形甚至損壞。應根據所需的熔化深度選擇激光頭功率。

塑料激光焊接頭焊接速度相對較快。一般來說，1mm厚焊縫的焊接速度可達20m / min。然而，高功率CO2激光器可用于以750m / min的最大速度焊接塑料薄膜。

三、在醫療器械中的應用

隨著塑料材料在醫療器械領域的廣泛應用，新的塑料生產和加工技術相繼出現，激光焊接作為其中之一，由于其無污染，無接觸和無縫連接的優點，該行業受到廣泛關注。

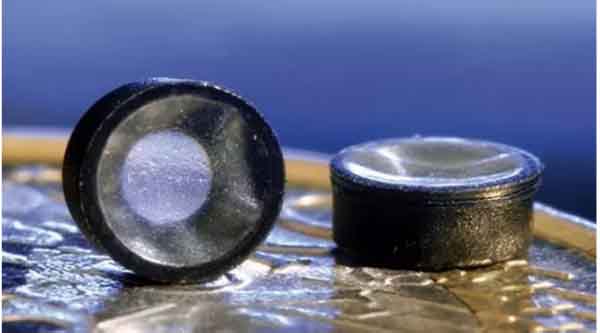

助聽器變得越來越小，從而為用戶提供更小，更舒適和隱形的助聽器。今天典型的ITE助聽器只有小指尖的大小。然而，所有助聽器都面臨一個大問題：耳道中產生的耳垢（也稱為耳垢）會污染聲音輸出區域。為了確保助聽器能夠執行其可靠的功能，必須在其聲音輸出位置提供保護措施。
