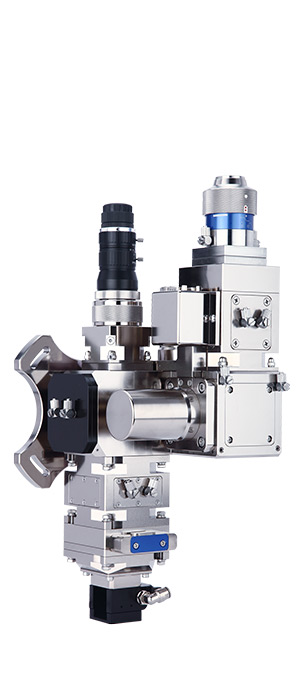

塑料產品的徑向?qū)ΨQ焊接離不開激光焊接頭
徑向?qū)ΨQ塑料部件的激光焊接頭焊接是塑料連接技術最有效的方法之一。該技術在清潔度和精度方面具有很強的技術優勢和經濟可行性。
近年來，激光塑料焊接的應用逐漸增多，特別是在汽車電子，醫療技術和家用電器中。一方面，激光焊接頭焊接有其自身的技術優勢;另一方面，它受益于汽車相關行業不斷創新的需求和產品成本控制的壓力。因此，汽車行業供應商一直在尋找更多創新技術，以更低的成本為客戶提供更好的產品和服務。
激光塑料焊接有自己的工藝特點，如加工靈活，工藝控制方便，非接觸加工，加工面積控制準確，熱影響區小，焊接部位應力小。因此，激光頭塑料焊接可以充分發揮其技術優勢，不斷優化和調整生產工藝。此外，與其他焊接方法相比，激光頭塑料焊接是一種完全無磨損的工藝。激光頭塑料焊接是焊接具有敏感元件和高強度焊接要求的產品的最佳選擇，特別是對于具有清潔和無塵要求的產品。
基本原理
目前，激光頭塑料焊接主要是通透式焊接。一般而言，補充有不同添加劑或不同濃度的添加劑的塑料部件將導致不同的激光穿透率。在激光焊接頭焊接過程中，待焊接的兩個部分相互重疊，激光束穿透上層具有較高透射率的材料，并聚焦在下層的激光吸收層，而高能激光束熔化，熱量通過熱傳導傳遞到深層中的高透明度材料以熔化材料，并且在一定壓力下，上部和下部連接在一起以形成焊接。
根據焊接產品的幾何結構和激光頭的激光能量的控制方式，可分為輪廓焊接，準同步焊接和同步焊接。在型材焊接中，激光束和工件的焊接位置相對旋轉，形成徑向?qū)ΨQ焊接的特殊模式。在焊接過程中，激光束沿預定軌道緩慢地掃描產品一次或多次，使得待焊接產品的接觸表面被加熱和熔化，然后逐漸冷卻以形成焊接輪廓。
這種焊接方法與普通激光塑料焊接的最大區別在于焊接過程中施加的夾緊力是不同的。在徑向?qū)ΨQ產品的焊接過程中，需要根據產品的機理以過盈配合的方式施加焊接過程中的必要壓力，因此不需要制備外力施加結構。焊接方法具有明顯的經濟可行性，縮短了整個焊接時間。因此，兩個產品零件的配合公差特別重要，在準備工作中應充分注意結構設計，注塑成型等環節。
三種不同的工藝方法

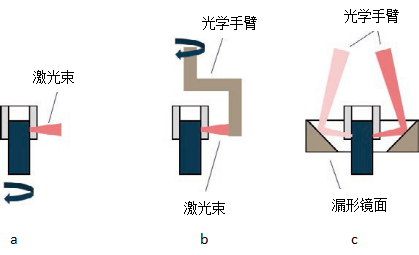

下圖顯示了工業生產中三種常用徑向?qū)ΨQ旋轉焊接方法的說明和解釋。最重要的區別是激光束運動控制方法的差異。
（a）激光束固定，產品旋轉
目前，最簡單和最廣泛使用的方法是固定光路產品旋轉系統（見圖1a），特別是對于沒有相對復雜機制的產品，如線束和管道。在焊接過程中，產品固定在旋轉平臺上，產品將沿給定的激光束旋轉一個或多個循環，其中最重要的工藝參數是產品的周向進給速度和所需的激光束。可以相應地設定和優化能量。
這種焊接方法是一種經濟的解決方案，易于設計和實施。它的最大優點是高溫計或遠紅外線攝像機可用于實現過程控制。然而，該方法在高自動化和產品尺寸（例如，整體產品外觀尺寸，管道長度等）方面具有某些限制。
（b）產品固定，激光束旋轉
第二處理模式與第一處理模式不同，具有十多年的應用經驗。在此過程中，工件固定在載體上，激光束通過適當?shù)墓鈱W(xué)結構（光學臂）旋轉工件。主要工藝參數與上述第一工藝模式一致。
這種焊接方法的最大優點之一是它可以實現具有較大幾何尺寸的產品和非焊接部件的電纜的焊接，這使得一些焊接產品的電纜非常長，甚至幾米長。新一代焊接模塊適用性廣，易于實現自動集成。這組激光器的安全等級可以達到1級。
（c）產品固定，激光束通過反射器傳輸?shù)疆a(chǎn)品
目前，最新的徑向焊接技術是基于激光掃描技術的準同步焊接。掃描電流計引導并控制激光束的運動并將其投射到錐形鏡上，該鏡將激光束反射到待焊接的位置（圖1.c）。在這種結構下，激光束進行圓周運動以形成圍繞產品旋轉的能量束。
與上述焊接方法相比，焊接工藝不僅適用于焊接尺寸較大，電纜較大的產品，而且還具有另一個主要優點，即可以實現焊接軌道的最大自由變換，而不僅僅是圓形焊接軌道，而且還是準同步多軌焊接。另一個優點是，由于高速掃描檢流計的處理速度，焊接速度可以大大提高。由于采用了更多的光學元件，在線監測在一定程度上受到限制。此外，應定期監測和維護這些光學元件。
焊接工藝比較

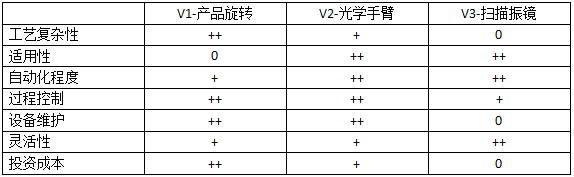

由于每種焊接方法都具有一定的優點和相應的限制，下表顯示了相同焊接方法的優缺點以供參考。在實際使用中，已根據各自的需要采用這三種方法，并在汽車電子工業中實現了大規模的工業生產。
過程監控
一般型材焊接需要過程監控。工業生產中最常見和最經濟的方法是用高溫計監測焊接區域的溫度。在上述三種焊接方法中，高溫計連接到激光傳輸光路以進行同步測量。根據不同的材料和添加劑，可以實時移動溫度測量信號，并可以設置上限和下限。以這種方式，可以監測上焊接部分和下焊接部分之間的不良接觸或氣隙。通過這種方法，還可以根據溫度曲線的變化及時調節激光器的輸出能量。

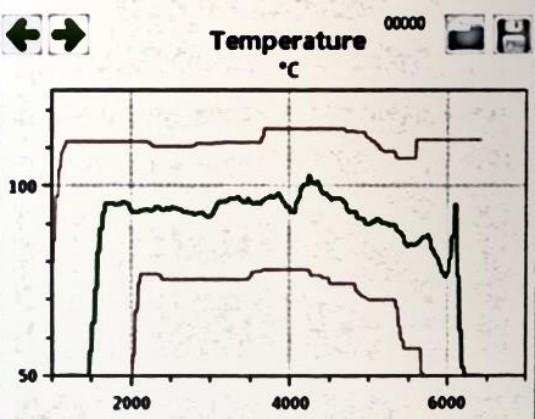

圖2，高溫計量測溫度曲線示意圖
應用實例
徑向焊接頭廣泛用于管道相關連接器，石油管道或SCR管道的閥門組件以及瓶子相關的應用。圖3是徑向焊接產品的圖示。管體本身由激光吸收材料制成，接頭由激光透射材料制成。本產品采用光學臂和高溫計的匹配結構，監控和優化工藝流程。 EVO 0700是Evosys激光系統提供的緊湊型集成設備。它專為此應用而開發，可確保激光的安全等級為1級，因此無需集成商設計復雜的安全防護罩。

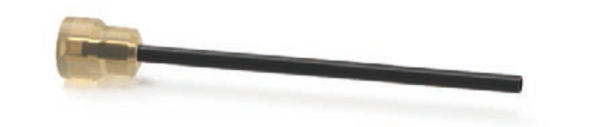

圖3，管線焊接樣品圖示
設計規范
激光頭塑料焊接對材料和產品的幾何結構有必要的要求，特別是對于徑向?qū)ΨQ的產品，必須在焊接位置設計徑向?qū)ΨQ的結構。隨著光學產品和技術的研究和發展，激光頭塑料焊接可以擴展到橢圓焊縫的旋轉焊接甚至更復雜的結構。一般來說，這個過程中最重要的是兩個工件之間的過盈配合效應。

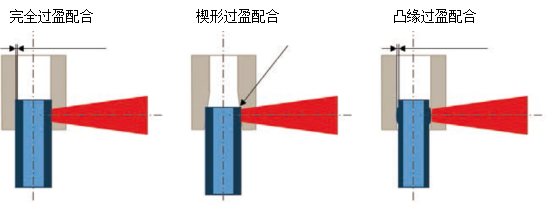

圖4，過盈配合結構設計
由于徑向焊接不需要額外的焊接夾緊壓力，焊接位置的機構設計非常重要。在組裝期間，必須確保在兩個工件之間提供更好的過盈配合壓力并且在接觸表面之間沒有間隙?？梢詤⒖紙D1設計共同的干涉配合結構。 1. 4確保適當?shù)倪^盈配合壓力。兩個工件之間的公差在很大程度上取決于工件的尺寸和材料本身的性能。
