激光焊接頭在玻璃上的應用

2019-06-29 11:51:30 金曉


激光頭技術背景

隨著激光頭技術的迅速發展,激光頭被廣泛用于焊接各種材料。傳統的激光頭光源作為透明脆弱的脆性材料,不易被玻璃吸收。由于其熱膨脹系數大,吸熱玻璃在焊接過程中容易開裂,不適合傳統的激光焊接頭焊接方法加工。

通常,激光焊接頭焊接透明材料有兩種方法,例如玻璃和塑料。一種方法是涂覆不透明顏料或在焊接界面處添加中間層以增加激光頭吸收速率。界面附近材料的溫度吸收激光增加,然后材料熔化凝固,實現透明材料的連接。另一種方法是使用特殊的焊接頭光源進行焊接,并通過高功率密度激光在透明材料之間產生非線性吸收,形成有效的焊點。越來越多的研究人員和工程師將注意力轉向使用特殊光源進行激光焊接頭的應用。

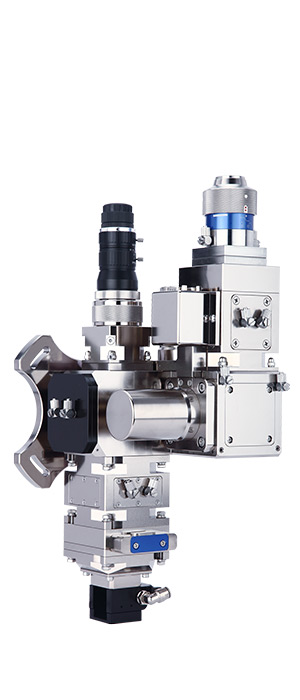

激光焊接頭ND60


激光頭研究現狀

近年來,已經使用特殊光源來焊接各種玻璃,玻璃和單晶硅。美國PolaOnyx公司使用特殊的激光單/多線掃描來實現玻璃焊接和密封。 Hélie等人,使用100μm厚的玻璃端蓋激光微焊接頭焊接到微結構光纖,并成功焊接標準光纖和微結構光纖的端蓋。 Tamaki等,采用1558nm激光頭成功實現了異種玻璃與玻璃和硅片的焊接,焊接強度分別為9.87MPa和3.74MPa。

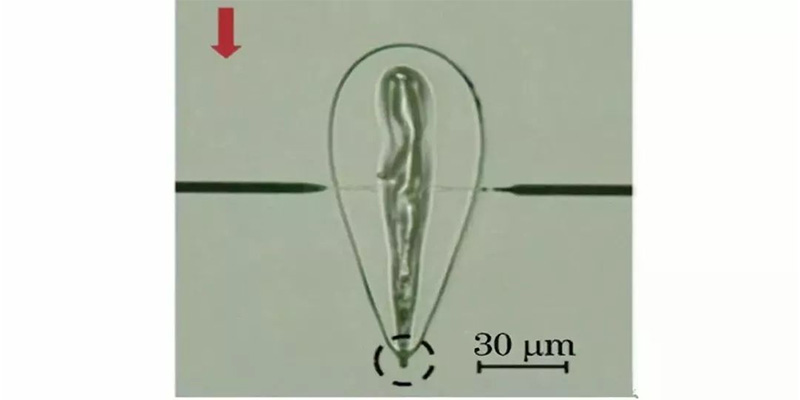

但是,大多數學者都研究了激光焊接頭焊接玻璃的結果。焊接熔合區域是水滴形式,主要由三部分組成,即由頂部的圓形空腔和熔化區域的中部和底部的小孔組成的線性結構。其中,頂部和底部的空腔容易產生應力集中,參數控制不好,容易產生裂縫。此外,由于其水滴狀結構,較差的行間距控制可能導致間斷的未連接的成形焊縫。


激光焊接頭焊接玻璃

激光頭試驗材料和方法

試驗中使用的材料為光學玻璃,樣品尺寸為25×25×1mm,焊接試驗步驟如下:

(a)玻璃表面清潔。用酒精溶液浸泡玻璃板5-10分鐘,然后用蒸餾水沖洗玻璃表面3-5次,最后用熱風機吹干玻璃表面上的水漬。

(b)按焊接玻璃板。將夾層玻璃板放置在夾具定位槽中,并調節焊接夾具機構以壓下玻璃板的周邊區域,使玻璃板緊密貼合。前研究人員的實驗研究表明,玻璃焊接所需的玻璃粘合間隙小于100nm(某些觀點小于激光波長的四分之一)。

(c)將焦點調整到兩個眼鏡的關節。當激光從空氣中引入玻璃時,會發生折射并且其焦點會發生變化。因此,安裝玻璃板以找到焦點,垂直于玻璃表面的振動透鏡的高度以相等的間隔調整,玻璃板分別用相同的能量盒掃描,并且移除玻璃板的位置在在觀察期間觀察玻璃吸收激光界面,這是焦點位置。

(d)玻璃的激光焊接頭焊接。重復步驟和按壓焊接的玻璃板并將焦點調整到玻璃界面,并調整適當?shù)募す夂附宇^焊接工藝參數(功率,速度,掃描圖案等)以焊接玻璃。玻璃界面處的高能激光將在超過一定閾值后引起玻璃材料的多光子電離。離子化的自由電子加速并與其他原子碰撞引起雪崩電離,材料的溫度升高,玻璃溫度達到熔點熔化,光線停止后冷卻凝固后實現焊接。


激光焊接頭焊接玻璃


特種激光玻璃焊接工藝

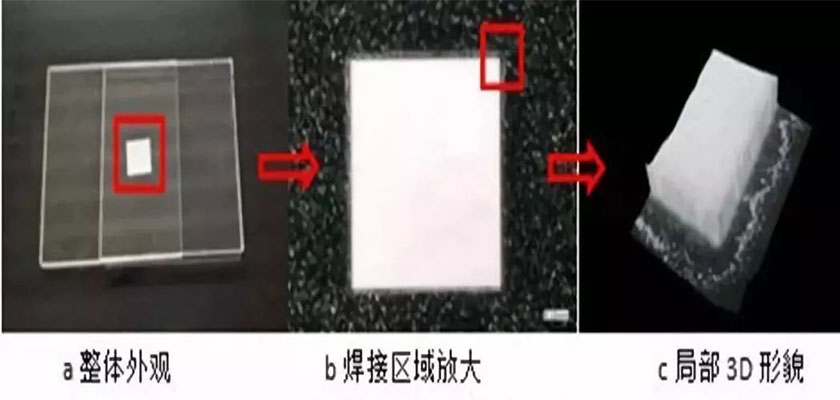

使用特殊激光進行玻璃焊接試驗。焊接結構在整個焊接表面區域均勻(4×4.4×4mm)。焊接頭焊接后,材料的變形小,材料的平整度變化很小。焊接頭焊接的熔合區域的厚度在兩種材料之間的界面處非常小。在熔合區域的兩側的玻璃上沒有觀察到熱損傷。

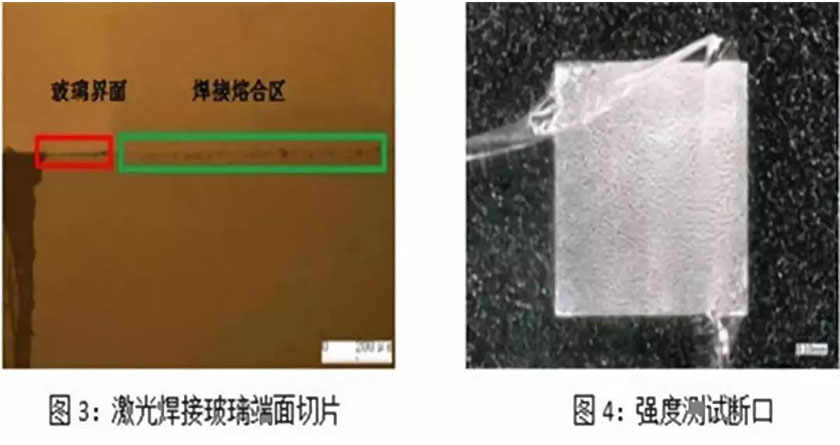

焊接頭焊接后,玻璃端面部分表明,當采用新的激光焊接頭焊接工藝進行焊接時,焊接頭焊接的熔合區域不會出現水滴形狀,也沒有焊接裂紋源缺陷,如線性結構微觀頂部圓形腔底部的空腔,在中間熔化區焊接過程中不形成不連續的線性裂紋缺陷。根據焊接強度試驗,材料在母材區域破裂,焊點不脫落,焊點焊接強度好。


激光焊接頭焊接玻璃


總結和展望

采用特殊的激光頭光源調整合適的焊接工藝參數,使玻璃材料非線性吸收激光,熔化的材料凝固,兩塊透明玻璃形成牢固的焊接區域,不添加焊料,進行焊接兩件之間。光學眼鏡直接且成功地實現。光學玻璃焊接熔合區的兩層材料一體化,沒有明顯的宏觀微裂紋和水滴,因此頂部沒有水滴形圓形腔,底部沒有線性損傷區,并且沒有熔合區。線性非界面有效避免裂紋源的產生。在強度測試之后,焊點保留在樣品表面上并具有高連接強度。


激光焊接頭焊接玻璃


近年來,隨著5G,無線充電,光通信和芯片技術的快速發展,玻璃材料逐漸成為3C電子結構(如手機玻璃外殼),半導體器件(晶圓和面板)的主流材料和光學材料。 )。元件和相機模塊具有電磁信號屏蔽低,硬度高,重量輕,成本低的突出優點,適合大批量生產。激光焊接頭焊接玻璃將具有廣闊的應用前景。



推薦閱讀《激光頭制造分類與特點》


標簽: 激光頭 激光焊接頭
