三維激光頭加工技術是激光智能加工的發展趨勢。它將新一代光纖激光頭技術與各種六軸或七軸機器人技術相結合，實現三維空間的高速，高精度切割頭和焊接頭。據有關資料統計，歐美發達工業國家制造業中50％-70％的零件采用三維激光頭加工技術加工而成。

三維激光頭加工設備已被國外廠商壟斷。雖然產品非常好，但高售價和后期維護成本總能讓國內工廠遠離。面對世界三維激光頭設備市場的巨大需求，萬順興激光投入巨資積極研發，取得了突破性進展。到目前為止，萬順興3D機器人光纖激光切割頭系列和高效率，高精度，多功能，高適應性的焊接頭系列已經批量引入全球市場。萬順興激光智能加工設備可在不同厚度的金屬板上進行多角度，多方向柔性智能加工，滿足航空航天，汽車，船舶，機械制造，電梯制造等各制造業的金屬切削和焊接要求，廣告制造，家電制造，醫療設備，五金，裝飾，金屬外加工服務等。其中，汽車制造是三維激光切割頭和焊接頭技術中應用最廣泛的領域之一。

一、三維激光切割頭技術

三維激光切割頭工藝范圍廣，適用于切割加工金屬材料，如不銹鋼，碳鋼，合金鋼，硅鋼，鍍鋅鋼板，鎳鈦合金，鉻鎳鐵合金，鋁鋁合金，鈦合金，銅等。它涵蓋了金屬材料的整個工業應用領域，廣泛用于模具試制和模塑件的小批量生產。它在非成型加工，各種消耗成本，快速響應市場，智能化生產，安全環保等方面具有更多優勢。

1、三維激光切割頭——無成型工藝

在產品轉換和沖壓模具改造過程中，在繪制原模后，采用三維激光切割頭技術對孔位和修邊進行加工，大大縮短了模具測試周期。目前，三維激光切割頭具有取代修邊模具和沖模的趨勢。例如，在減輕汽車的過程中，使用更薄的高強度鋼板，特別是對于強度高達1500MPa的鋼板。由于更高的強度，在加工這些高硬度材料時，傳統設備的模具或刀具的使用壽命將大大縮短，并且激光切割不需要考慮這些問題。另外，汽車部件等非平面部件需要通過三維激光切割頭，這是非三維平面切割所不能做到的。

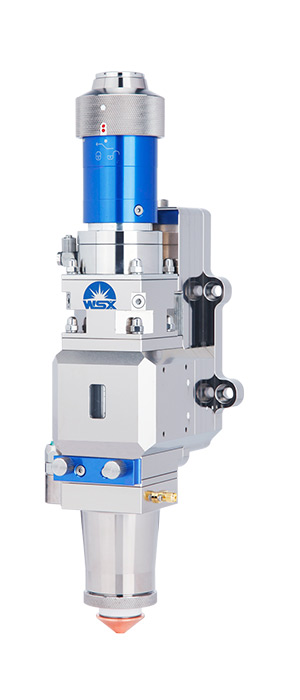

在三維加工中，由萬順興激光開發的WSX三維機器人光纖激光切割頭系列取代了傳統昂貴的五軸機床，實現了三維激光切割。高精度WSX機器人，全鋁合金臂，重量輕，獨特的起重和裝配重型設備，工作范圍廣，確保在任何姿勢下加工。機器人手臂可以達到2.01米，切割臺的寬度可以達到2米，超過了昂貴的六軸機床工作臺的寬度?？梢栽谇懈钆_(tái)的工作區域中加工一般尺寸的成形零件。通過移動工作臺也可以實現一些大尺寸金屬板。它不僅縮短了樣品的生產和安裝周期，提高了產品更換的靈活性，而且還滿足了機器蓋，后蓋盒，水箱等非平面汽車零件的三維切割，修邊和沖孔的要求。等等?？蚣埽ｋU(xiǎn)杠，刀片，門和其他金屬板蓋和底盤部件，如翼梁，控制臂，后軸等。

2、三維激光切割頭的消費成本較低

與傳統的三維切割頭系統相比，三維工業機器人和光纖激光切割機的結合大大降低了三維切割系統的成本和系統的占用面積。光纖激光器采用半導體模塊化和冗余設計，諧振腔內無光學透鏡，無需啟動時間，無需調整，免維護，穩定性高，降低了配件成本和維護時間;同時，光纖激光器具有較高的電光轉換效率，轉換效率大于25％，是相同功率的CO2激光器的2-3倍，產生的處理浪費較少。在金屬板的切割過程中，優點特別突出，降低了整個加工時間的成本，提高了生產效率。

光纖激光頭是最新的激光技術之一。在激光頭方面，萬順興3D機器人光纖激光切割頭采用德國原裝進口光纖激光器。它具有散熱面積大，光束質量好，體積小的優點。與傳統激光器相比，光纖激光器具有更好的切割質量，更低的系統成本，更長的使用壽命，更低的維護成本和更低的功耗。同時，配備德國原裝智能后續三維激光切割頭，避免用戶過分依賴熟練的操作人員，降低人工成本。

3、三維激光切割頭的快速響應市場

制造商開發模具的成本非常高。此外，當前消費強調個性化，產品的更新周期逐漸縮短。由于其自身的限制 - 長模具生產周期，原始模具生產難以適應更快更快的產品更換。在快速響應市場需求方面，毫無疑問，三維激光切割頭和非成形快速加工技術將贏得巨大的競爭優勢。

4、三維激光切割頭的智能自動生產

先進的3D機器人光纖激光切割頭和自動控制，網絡控制技術和計算機輔助生產管理系統技術的完美結合，代表了最先進的激光切割頭水平。目前，三維激光切割頭正朝著無人和自動激光切割單元的方向發展。 萬順興激光頭的WSX 3D機器人光纖激光切割頭內置專業的激光切割機控制系統，自行開發，電腦操作，嵌入大型工藝數據庫，使用方便，智能化，有效降低使用難度。處理路徑由程序控制。如果處理對象發生更改，則只需要修改程序。同時配置了一個界面友好的智能手持操作終端，完全符合人體工程學設計，降低了各個方向的操作難度。

WSX 3D機器人光纖激光切割頭配備遠程智能監控系統，更智能，功能更強大。它可以通過移動終端和PC終端實時監控設備的運行狀態。支持光路自適應系統;支持自動鏡頭檢測;支持遠程協助處理設備故障;它可以最大限度地降低設備的故障率，降低設備的維護成本，提高設備的連續穩定性。用戶可以通過專業的數字控制系統組織大量的三維激光切割頭單元（FMC），形成自動化生產線，真正實現加工作業現場的智能自動化和無人化生產管理。

5、三維激光切割頭的安全和環境保護

光纖激光切割頭具有電光轉換效率高，處理浪費少，噪音低，清潔，安全，無污染，大大改善工作環境，節能環保等優點。WSX C20三維機器人光纖激光切割頭設計的全封閉外保護裝置采用安全聯鎖設計，有效隔離加工區域，避免激光頭輻射傷害，完全符合歐洲最嚴格的激光頭設備安全設計標準，確保最大程度地提高設備操作人員的人身安全。配合煙霧自動收集系統，更環保，真正實現安全環保的雙重保護。

二、三維激光焊接頭技術

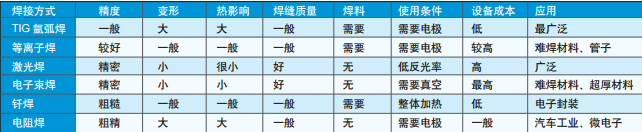

與傳統的焊接頭焊接方法相比，激光焊接頭焊接具有寬寬比大，效率高，無需添加材料，經濟性好，焊接材料一致性高，焊接質量和強度高的優點。

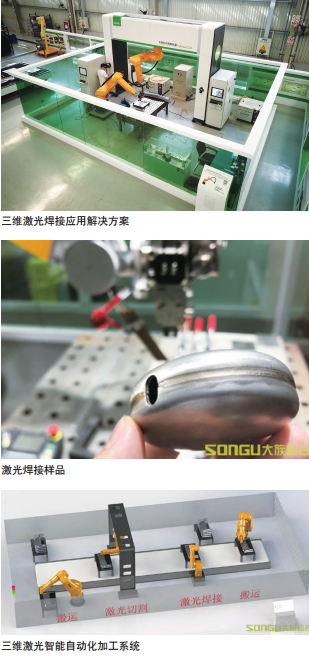

如今，3D機器人與光纖激光焊接頭焊接的結合被廣泛應用于工業制造，特別是高端制造業。三維激光焊接頭焊接具有質量穩定，焊接速度快，多工位協作，安全性高的特點。

1、三維激光焊接頭——穩定優質的焊接

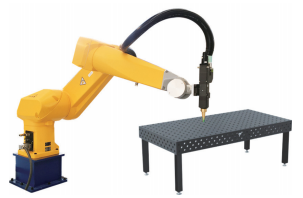

焊接電流，電壓，焊接速度和干燥伸長率等焊接參數在焊接結果中起著決定性的作用。采用三維機器人焊接時，各焊縫的焊接參數不變，焊縫質量受人為因素影響較小，對工人操作技術的要求降低，焊接質量穩定。然而，傳統的手工焊接方法，例如焊絲的焊接速度和干燥伸長率是可變的，并且難以實現質量均勻性。萬順興激光頭的 W20三維機器人光纖激光焊頭采用WSX工業機器人，定位精度高，加工穩定性高，射程大，六軸聯動，易于實現三維零件的焊接。

與傳統焊接頭焊接方法相比，光纖激光焊接頭焊接不需要焊絲，焊縫的形狀和長度可以定制，材料的特性不會改變。萬順興激光頭的 W20 3D機器人光纖激光焊接頭配備了美國IPG公司的原裝進口激光器。它是激光頭行業的領導者，使優勢更加明顯，焊接更穩定，質量更高，整體外觀更光滑，更美觀，材料不會變形。

2、三維激光焊接頭的焊接速度更快

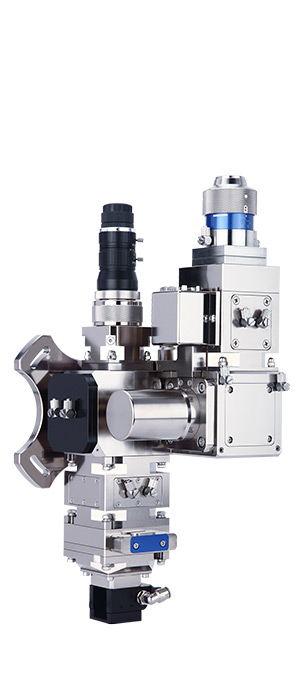

光纖激光焊接頭焊接的一個優點是熱能集中，熱影響區域小。與單焦點焊接相比，激光頭的激光掃描焊接提供更高的焊接頭焊接的效率，更大的靈活性和更好的經濟性，特別是當某些部件需要很多短焊接時。焊頭可以使用掃描電流計將激光頭光束定位在工件表面，兩個高速掃描透鏡和一個線性軸完成精確定位，并移動激光束的焦點，以便在一定范圍內快速焊接3D空間中200 * 300 * 200 mm3?？梢栽诟鞣N三維模制部件之間實現重疊焊接，重疊焊接和點焊。同時，控制軟件可以使用戶遠程處理激光焊接頭焊接的過程。例如：編輯處理順序，編輯加工要求，焊接頭焊接的形狀，焊接頭焊接的速度，激光頭功率，激光頭的激光能量梯度等，及時觀察和優化激光狀態，編輯同步點，優化加工路徑。

特別是，工業機器人用于攜帶掃描電流計，大大減少了焊頭的移動和定位時間，提高了焊接效率。掃描檢流計與工件表面之間的距離非常大，簡化了工具的結構。配備自動卸料器，形成多工位焊接工作站，具有更強的靈活性和更高的效率。

對未來車身結構的研究表明，與電阻點焊相比，掃描焊接系統可以將投資成本降低30％，加工面積降低50％，加工時間降低60％。另外，機器人可以連續工作24小時，采用高速高效的三維激光焊接技術進行焊接，從而更加明顯地提高了加工效率。

3、三維激光焊接頭的多站合作工作

針對單個三維激光焊接頭焊接不能滿足生產要求的問題，還可以設計三維光纖激光焊接頭焊接多工位協同操作，配備自動位移機，形成多工位焊接。工作站使材料能夠按順序裝載和卸載，具有更大的靈活性和更高的生產效率。小批量產品的焊接自動化可以通過修改程序來實現，以適應不同工件的生產。

4、三維激光焊接頭的更高的安全性

焊接頭焊接會產生焊接電弧，霧和飛濺，這將危及工人的健康或安全。然而，萬順興的WSX laser W20 3D機器人光纖激光焊頭大系列配備了一個手持終端，操作簡單，無需前后接觸即可遠程控制和焊接機器人手臂。對于點焊，工人不需要攜帶重型手動焊鉗，這使得工人無需高強度的手工勞動。同時，根據客戶的工作條件，設計合理的安全保護裝置，有效防止激光頭輻射在焊接過程中傷害工人。

從目前行業的發展來看，工業機器人和激光頭行業都處于快速發展的過程中。激光頭加工技術，特別是切割頭和焊接頭，以及工業機器人的高靈活性和高效率相輔相成。工業機器人技術與激光頭加工技術的融合將創造更多的三維激光頭加工解決方案，推動激光頭加工應用的發展，幫助企業降低成本，實現更大的生產能力，以智能，低成本和高靈活性獲得更多的利益。
