光纖激光焊接頭穩定性分析

2019-04-11 11:53:30 金曉


隨著現代激光頭技術的發展,激光頭在不同行業領域的應用也更加深入,不僅解決了傳統加工中存在的不足, 同時也在工藝上面取得了眾多的突破。

目前,激光焊接頭技術已經廣泛應用于 3C 領域,手機各類模組、中板蓋板等各種工業制造中。近年來新能源汽車、 3D 打印等行業的快速發展,也讓激光精密焊接頭成為了市場的新需求。

近期,針對精密焊接頭的穩定性,萬順興激光焊接頭工程師特做了相關實驗分析。

實驗方法

激光焊接頭

激光焊接頭

使用萬順興激光的 MFQS-150W/1500W 準連續光纖激光器對不銹鋼進行精密點焊,激光點焊實驗在掃描振鏡激光焊接平臺上進行,采用旁軸輔助氣體保護。在不同激光峰值功 率(300W、600W、900W、1200W、1500W) 情況下, 優化出光波形及工藝參數,確保焊點成型質量,分別在不銹鋼片上打出 50 個焊點,通過測量五組參數下的焊點尺寸,分析焊點均勻度及激光器出光穩定性。

實驗結果

1、激光峰值功率 300W 時實驗效果

1)測試波形

激光焊接頭

2)不銹鋼上 50 個焊點尺寸數據如下:

激光焊接頭

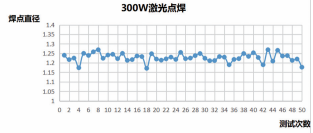

3)圖表分析

激光焊接頭

4)結論:焊點尺寸范圍為 1.1~1.3mm,平均焊點尺寸 1.22mm,焊點波動 9.8%,焊點均勻、出光穩定,能滿足精密焊接需求。

2、激光峰值功率 600W 時實驗效果

1)測試波形

激光焊接頭

2)不銹鋼上 50 個焊點尺寸數據如下:

激光焊接頭

3)圖表分析

激光焊接頭

4)結論:焊點尺寸范圍為 1.79~2.1mm,平均焊點尺寸 1.94mm,焊點波動 8.2%,焊點均勻、出光穩定,能滿足精密焊接需求。

3、激光峰值功率 900W 時實驗效果

1)測試波形

激光焊接頭

2)不銹鋼上 50 個焊點尺寸數據如下:

激光焊接頭

3)圖表分析

激光焊接頭

4)結論:

焊點尺寸范圍為 2.3~2.57mm,平均焊點尺寸 2.48mm,焊點波動 7.2%,焊點均勻、出光穩定,能滿足精密焊接需求。

4、激光峰值功率 1200W 時實驗效果

1)測試波形:

激光焊接頭

2)不銹鋼上 50 個焊點尺寸數據如下:

激光焊接頭

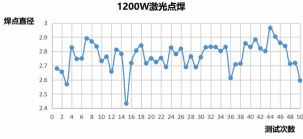

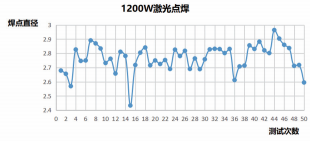

3)圖表分析

激光焊接頭

4)結論:焊點尺寸范圍為 2.43~2.97mm,平均焊點尺寸 2.76mm,焊點波動 7.6%,焊點均勻、出光穩定,能滿足精密焊接需求。

5、激光峰值功率 1500W 時實驗效果

1)測試波形

激光焊接頭

2)不銹鋼上 50 個焊點尺寸數據如下:

激光焊接頭

3)圖表分析

激光焊接頭

4)結論:焊點尺寸范圍為 2.67~3.12mm,平均焊點尺寸 2.89mm,焊點波動 7.6%,焊點均勻、出光穩定,能滿足精密焊接需求。

總結

通過實驗結果分析可見,在激光峰值功率分別為 300W、 600W、900W、1200W、1500W 時,焊點尺寸波動始終保持在 8% 范圍內,能量集中且穩定,焊點均勻,能夠很好的滿足消費類 電子產品精密點焊及金銀首飾的修補焊接,如電子產品的殼體、 屏蔽罩、USB 接頭、導電貼片、金銀首飾等。

準連續光纖激光頭的優勢:

1:整機方式,無需客戶進行2 次整合集成;

2:風冷冷卻方式,減少水冷機;

3:自帶波形軟件編輯功能;

4:兼容模擬信號控制;

5:結構簡單,體積小,輕便;

6:光束質量好,能量穩定性高;

7:光纖結構,壽命超長。

由此可見,準連續光纖激光器擁有諸多優勢。萬順興準連續 激光器為整機,無需用戶進行 2 次整合集成,同時擁有體積小, 結構簡單、輕便的優勢。
