準(zhǔn)連續(xù)光纖焊接頭的穩(wěn)定性分析
隨著現(xiàn)代激光頭技術(shù)的發(fā)展，激光頭在不同行業(yè)領(lǐng)域的應(yīng)用也更加深入，不僅解決了傳統(tǒng)加工中存在的不足，同時(shí)也在工藝上面取得了眾多的突破。
目前，激光焊接頭技術(shù)已經(jīng)廣泛應(yīng)用于3C領(lǐng)域，手機(jī)各類模組、中板蓋板等各種工業(yè)制造中。近年來新能源汽車、3D打印等行業(yè)的快速發(fā)展，也讓激光精密焊接頭成為了市場的新需求。
近期，針對精密焊接頭焊接的穩(wěn)定性，萬順興激光焊接頭工程師特做了相關(guān)實(shí)驗(yàn)分析。
實(shí)驗(yàn)方法
使用萬順興激光頭的150W／1500W準(zhǔn)連續(xù)光纖焊接頭對不銹鋼進(jìn)行精密點(diǎn)焊，激光點(diǎn)焊實(shí)驗(yàn)在掃描振鏡激光焊接頭焊接平臺上進(jìn)行，采用旁軸輔助氣體保護(hù)。在不同激光頭峰值功率（300W、600W、900W、1200W、1500W）情況下，優(yōu)化出光波形及工藝參數(shù)，確保焊點(diǎn)成型質(zhì)量，分別在不銹鋼片上打出50個焊點(diǎn)，通過測量五組參數(shù)下的焊點(diǎn)尺寸，分析焊點(diǎn)均勻度及激光器出光穩(wěn)定性。
圖1不銹鋼片上50個焊點(diǎn)圖
圖2 焊點(diǎn)放大圖
實(shí)驗(yàn)結(jié)果
1、激光頭峰值功率300W時(shí)實(shí)驗(yàn)效果
1）測試波形

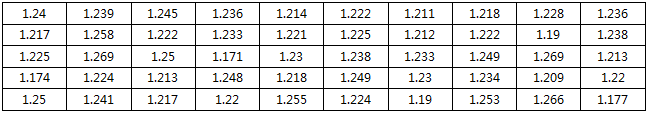

2）不銹鋼上50個焊點(diǎn)尺寸（mm）數(shù)據(jù)如下：

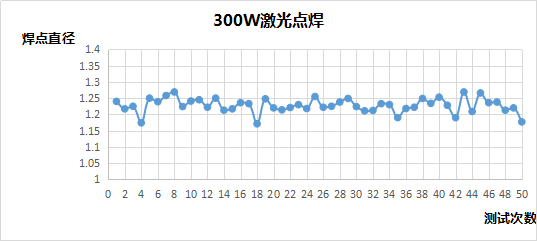

3）圖表分析
4）結(jié)論：焊點(diǎn)尺寸范圍為1．1～1．3mm，平均焊點(diǎn)尺寸1．22mm，焊點(diǎn)波動9．8％，焊點(diǎn)均勻、出光穩(wěn)定，能滿足精密焊接需求。
2、激光頭峰值功率600W時(shí)實(shí)驗(yàn)效果
1）測試波形

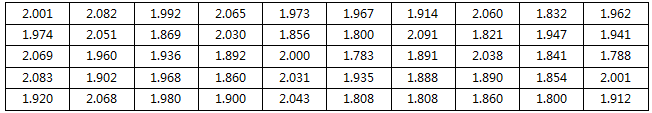

2）不銹鋼上50個焊點(diǎn)尺寸（mm）數(shù)據(jù)如下：

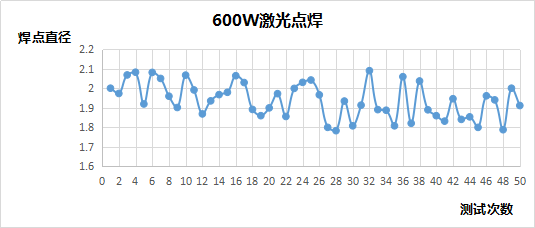

3）圖表分析
4）結(jié)論：焊點(diǎn)尺寸范圍為1．79～2．1mm，平均焊點(diǎn)尺寸1．94mm，焊點(diǎn)波動8．2％，焊點(diǎn)均勻、出光穩(wěn)定，能滿足精密焊接需求。
3、激光頭峰值功率900W時(shí)實(shí)驗(yàn)效果
1）測試波形

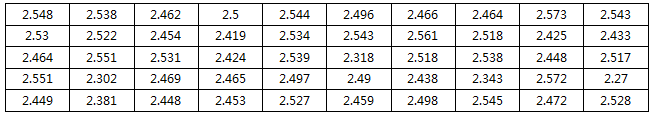

2）不銹鋼上50個焊點(diǎn)尺寸（mm）數(shù)據(jù)如下：

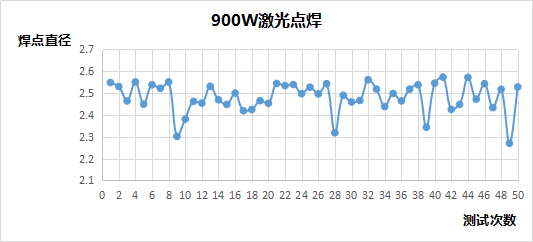

3）圖表分析
4）結(jié)論：焊點(diǎn)尺寸范圍為2．3～2．57mm，平均焊點(diǎn)尺寸2．48mm，焊點(diǎn)波動7．2％，焊點(diǎn)均勻、出光穩(wěn)定，能滿足精密焊接需求。
4、激光頭峰值功率1200W時(shí)實(shí)驗(yàn)效果
1）測試波形：

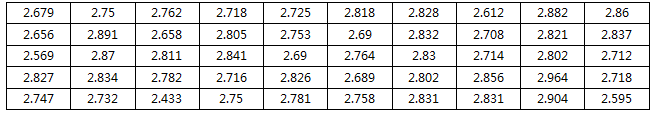

2）不銹鋼上50個焊點(diǎn)尺寸（mm）數(shù)據(jù)如下：

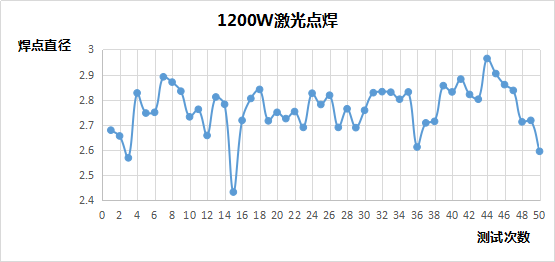

3） 圖表分析
4）結(jié)論：焊點(diǎn)尺寸范圍為2．43～2．97mm，平均焊點(diǎn)尺寸2．76mm，焊點(diǎn)波動7．6％，焊點(diǎn)均勻、出光穩(wěn)定，能滿足精密焊接需求。
5、激光頭峰值功率1500W時(shí)實(shí)驗(yàn)效果
1）測試波形

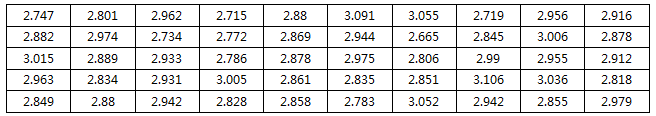

2）不銹鋼上50個焊點(diǎn)尺寸（mm）數(shù)據(jù)如下：

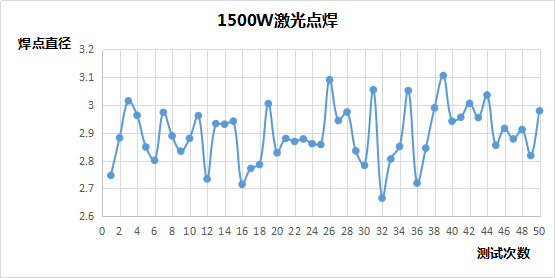

3）圖表分析
4）結(jié)論：焊點(diǎn)尺寸范圍為2．67～3．12mm，平均焊點(diǎn)尺寸2．89mm，焊點(diǎn)波動7．6％，焊點(diǎn)均勻、出光穩(wěn)定，能滿足精密焊接需求。
總結(jié)

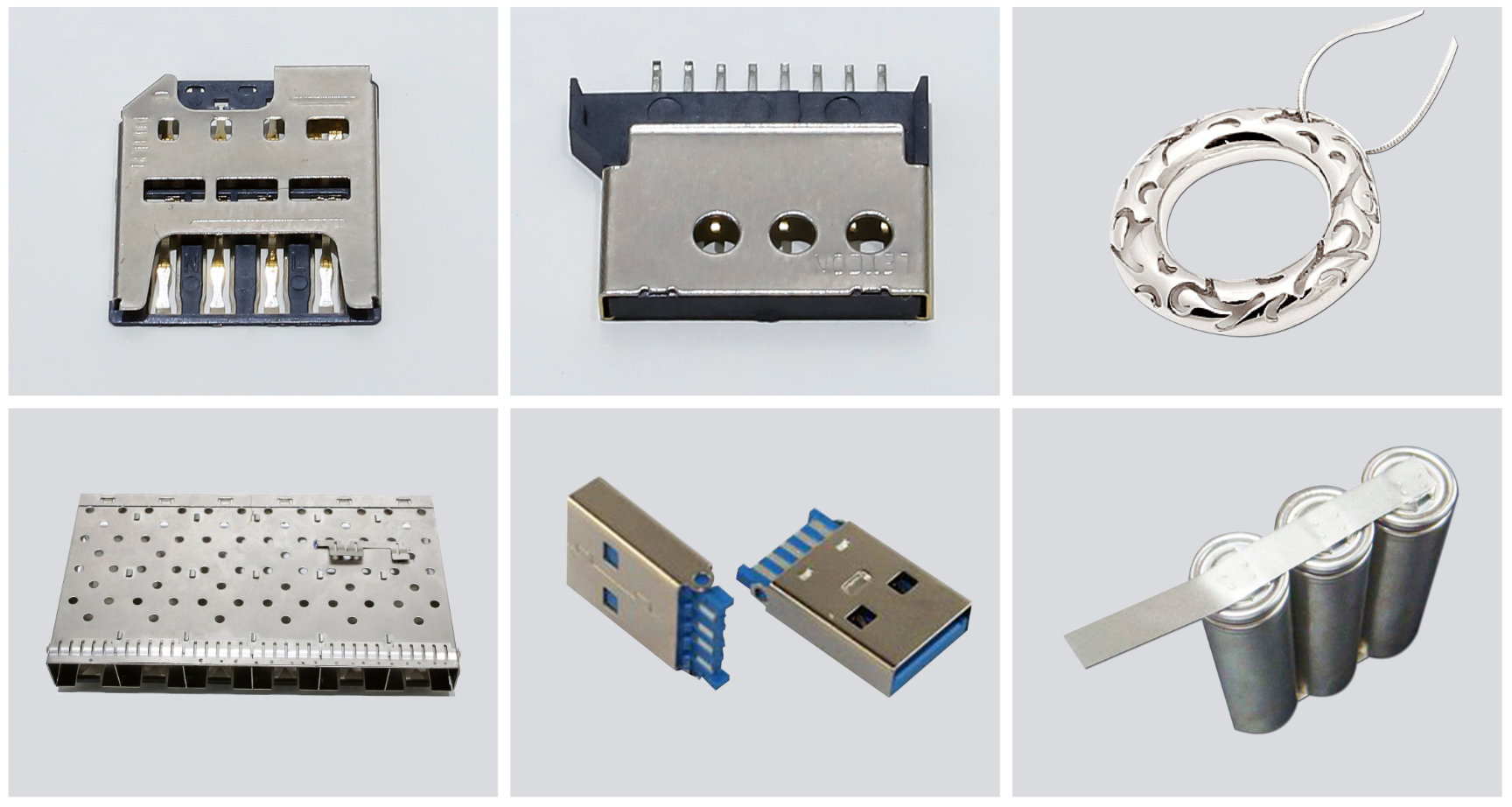

通過實(shí)驗(yàn)結(jié)果分析可見，激光頭峰值功率分別為300W、600W、900W、1200W、1500W時(shí)，焊點(diǎn)尺寸波動保持在8％范圍內(nèi)，能量集中且穩(wěn)定，焊點(diǎn)均勻，能夠很好的滿足消費(fèi)類電子產(chǎn)品精密點(diǎn)焊及金銀首飾的修補(bǔ)焊接，如電子產(chǎn)品的殼體、屏蔽罩、USB接頭、導(dǎo)電貼片、金銀首飾等。
準(zhǔn)連續(xù)光纖焊接頭的優(yōu)勢：
1：整機(jī)方式，無需客戶進(jìn)行2次整合集成；
2：風(fēng)冷冷卻方式，減少水冷機(jī)；
3：自帶波形軟件編輯功能；
4：兼容模擬信號控制；
5：結(jié)構(gòu)簡單，體積小，輕便；
6：光束質(zhì)量好，能量穩(wěn)定性高；
7：光纖結(jié)構(gòu)，壽命超長。
推薦閱讀《激光焊接頭在電機(jī)定子鐵芯焊接中的應(yīng)用》
